ESP32 Strapping Pins（ストラッピングピン）とは？起動モードと設計時の注意点を徹底解説

ESP32で自作基板を設計したり、ESP-IDFやArduino IDEで開発を始めたりすると、「Strapping Pins（ストラッピングピン）」という言葉を目にすることがあります。

「GPIO0をLOWにすると書き込みモードになる」
「LEDを接続したら起動しなくなった」
「基板を作ったら正常に起動しない」

このようなトラブルの多くは、Strapping Pinsの仕組みを理解することで防ぐことができます。

この記事では、Strapping Pinsの役割から起動モードの仕組み、設計時の注意点、そして実際によくあるトラブルまで、現役組み込みエンジニアの視点で分かりやすく解説します。

Strapping Pins（ストラッピングピン）とは？

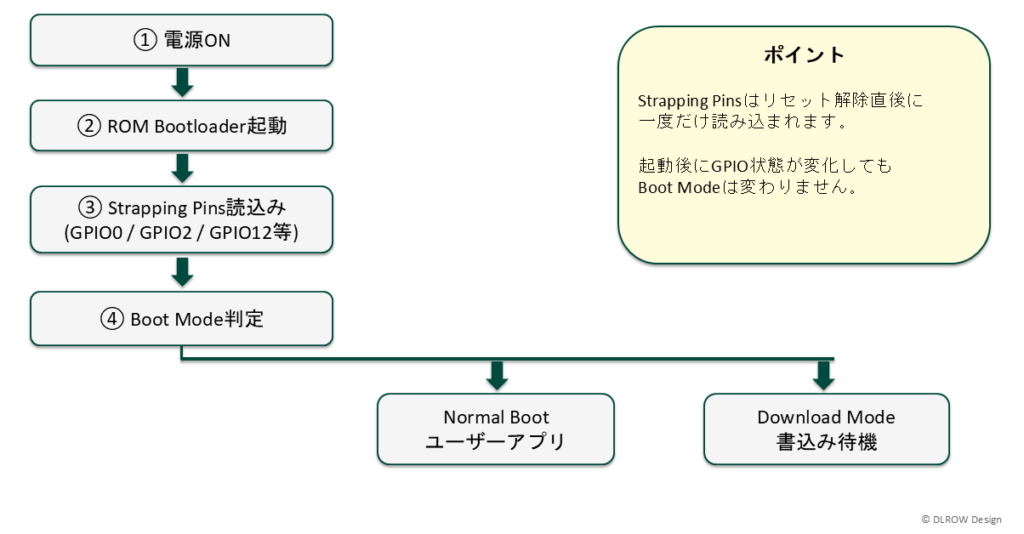

Strapping Pinsとは、ESP32が電源投入時またはリセット解除時に読み込む特別なGPIOのことです。

ESP32は起動直後にこれらのGPIOの電圧レベルを読み取り、その結果によって起動方法（Boot Mode）を決定します。

例えば、

Flashメモリから通常起動する
ダウンロードモード（書き込みモード）で起動する

といった動作が、このタイミングで決まります。

重要なのは、Strapping Pinsは起動時だけ特別な役割を持つということです。

起動モードが決定した後は、多くの場合通常のGPIOとして利用できます。

つまり、

起動時だけ設定ピンとして働き、その後は一般的なGPIOになる

という理解で問題ありません。

なぜStrapping Pinsが必要なのか

ESP32にはさまざまな起動方法があります。

例えば、

ユーザーアプリケーションを起動する
ファームウェアを書き換える
デバッグを行う

これらを毎回ソフトウェアだけで切り替えることはできません。

そのため、CPUは起動直後にGPIOの状態を確認し、どのモードで起動するかを判断しています。

PCでいうBIOS設定やブートメニューに近い役割と考えると分かりやすいでしょう。

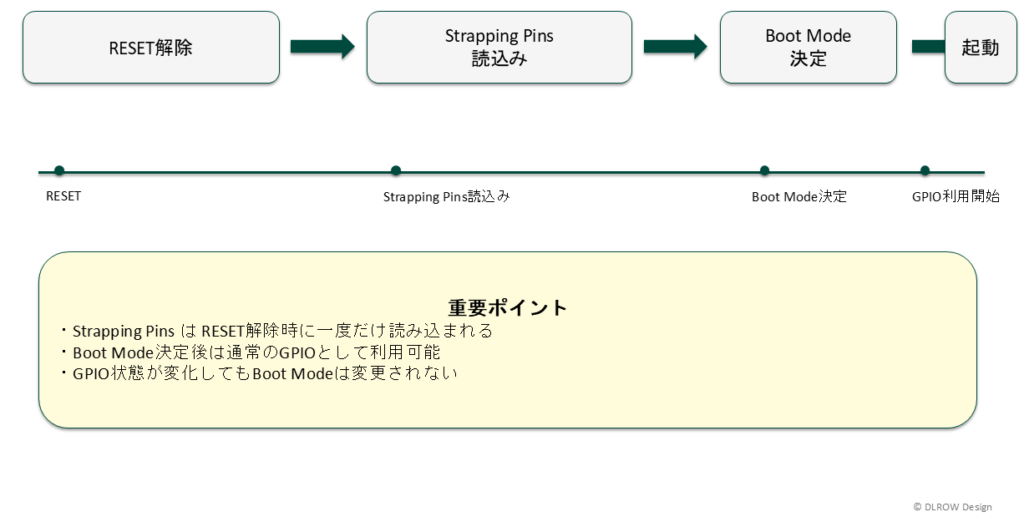

Strapping Pinsはいつ読み込まれる？

Strapping Pinsは、起動中ずっと監視されているわけではありません。

読み込まれるのは、

電源投入時
リセット解除直後

の非常に短い時間だけです。

このタイミングでGPIOの状態を読み取り、Boot Modeが決定されます。

その後にGPIO0をHIGHやLOWへ変更しても、起動モードは変わりません。

この仕様を理解していないと、

「GPIO0を変更したのに動作が変わらない」

という疑問につながります。

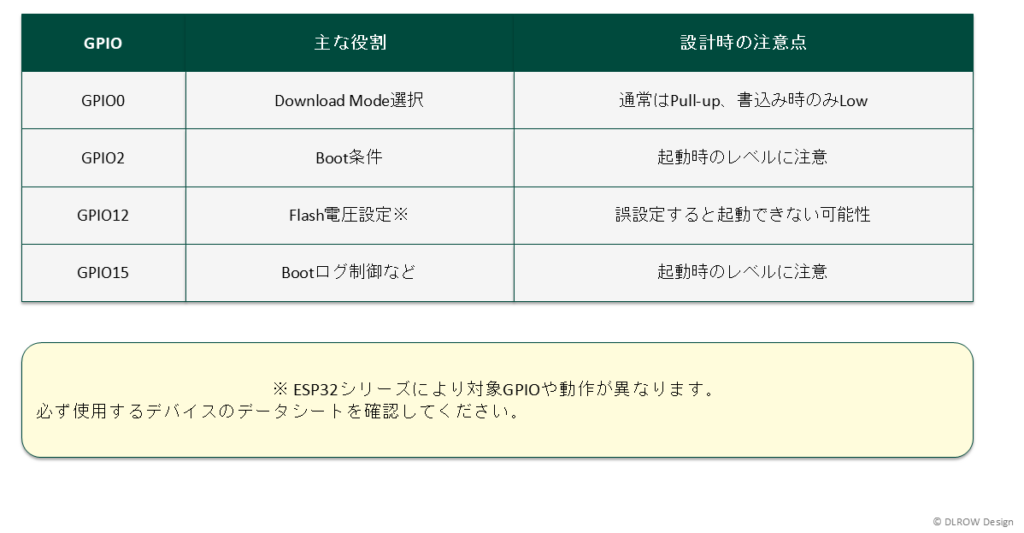

代表的なStrapping Pins

ESP32シリーズには複数のStrapping Pinsがあります。

ただし、使用されるGPIOや機能はシリーズによって異なるため、詳細は必ず対象デバイスのデータシートを確認してください。

特に有名なのがGPIO0です。

GPIO0はダウンロードモードへの切り替えに利用されることが多く、自作基板では最も意識するGPIOの一つです。

設計時に注意するポイント

１．外付け回路の影響を考える

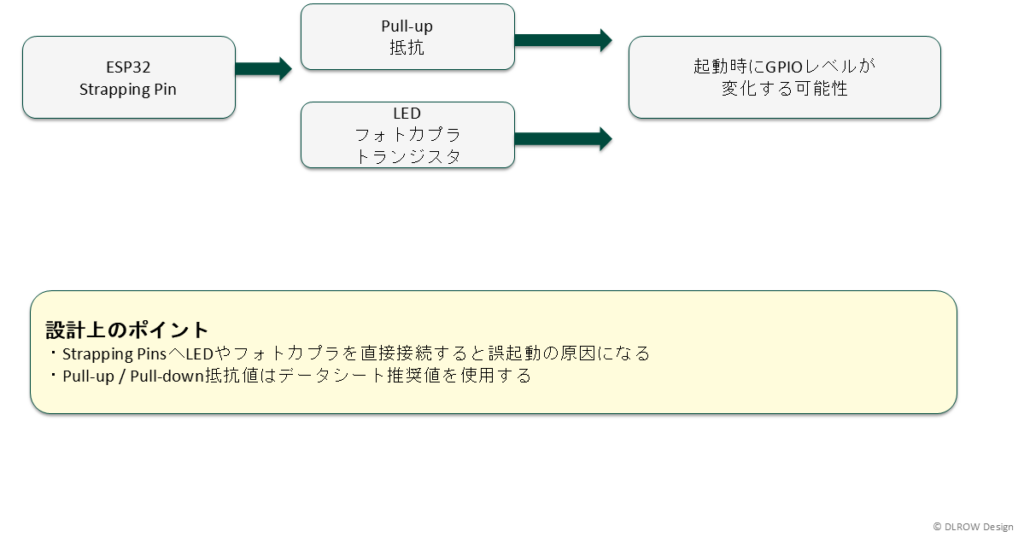

LEDやMOSFET、センサ、他のマイコンなどをStrapping Pinsへ接続すると、起動時の電圧レベルが変化することがあります。

その結果、

起動しない
書き込みモードへ入れない
リセットを繰り返す

といった現象が発生することがあります。

そのため、Strapping Pinsへ接続する回路は十分に検討する必要があります。

２．Pull-up・Pull-down抵抗を適切に選ぶ

起動時のGPIOレベルを安定させるために、適切なPull-upまたはPull-down抵抗を配置します。

抵抗値はデバイスや回路構成によって異なるため、リファレンス回路やデータシートを参考に設計してください。

３．起動波形も確認する

回路図だけでは問題が見つからない場合があります。

オシロスコープで、

電源立ち上がり
EN信号
Strapping Pinsの電圧

を確認すると、原因を特定しやすくなります。

私も自作基板では、完成後に必ず起動波形を確認しています。

よくあるトラブル事例

Strapping Pinsに関するトラブルは、ESP32初心者だけでなく、自作基板を設計する経験者でも発生します。

ここでは、実際によくある事例を紹介します。

GPIO0をLOWにしたままにしてしまった

GPIO0はDownload Modeへ切り替えるために使用される代表的なStrapping Pinです。

そのため、GPIO0が起動時にLOWになっていると、Flashメモリからアプリケーションを起動せず、書き込み待機状態になります。

「プログラムは正常に書き込めたのに動かない」

という場合は、GPIO0の状態を確認してみましょう。

LEDを接続したら起動しなくなった

Strapping PinsへLEDやフォトカプラ、トランジスタなどを直接接続すると、起動時の電圧レベルが変化することがあります。

特に、

LEDをGND側へ接続している
外部回路がGPIOを引き下げている
他のICが起動直後にGPIOを駆動している

といった構成では、CPUが意図しないBoot Modeを選択する可能性があります。

「LEDを付けただけなのに起動しなくなった」という現象は、この影響によるものが少なくありません。

シリーズによってStrapping Pinsは異なる

ESP32には、

ESP32
ESP32-S2
ESP32-S3
ESP32-C3
ESP32-C5
ESP32-C6

など多くのシリーズがあります。

GPIO0は多くのシリーズで共通して重要な役割を持っていますが、それ以外のStrapping Pinsや機能はデバイスによって異なります。

そのため、インターネットの記事をそのまま参考にするのではなく、必ず使用するデバイスのデータシートを確認することが重要です。

Strapping Pinsを設計するときのチェックリスト

最後に、自作基板を設計する際に確認したいポイントをまとめます。

□ Strapping Pinsへ外付け回路を接続していないか
□ 起動時にGPIOレベルが変化しないか
□ Pull-up・Pull-down抵抗は適切か
□ リファレンス回路と大きく異なる構成になっていないか
□ オシロスコープで起動波形を確認したか
□ 使用するESP32シリーズのデータシートを確認したか

これらを確認するだけでも、多くの起動トラブルを未然に防ぐことができます。

まとめ

Strapping Pinsは、ESP32が起動する瞬間だけ重要な役割を持つGPIOです。

起動時にGPIOの状態を読み取り、その結果によって通常起動やDownload ModeなどのBoot Modeが決定されます。

一度Boot Modeが決定すると、その後は多くの場合通常のGPIOとして利用できます。そのため、「起動時だけ特別なGPIO」と理解しておくと分かりやすいでしょう。

また、自作基板ではStrapping Pinsへ接続する外付け回路が起動に影響することがあります。LEDやフォトカプラ、トランジスタなどを接続する際は、リファレンス回路やデータシートを参考にしながら設計を進めることが重要です。

Strapping Pinsの仕組みを理解しておけば、「書き込めたのに起動しない」「Download Modeから抜けられない」といった代表的なトラブルの多くを回避できます。
